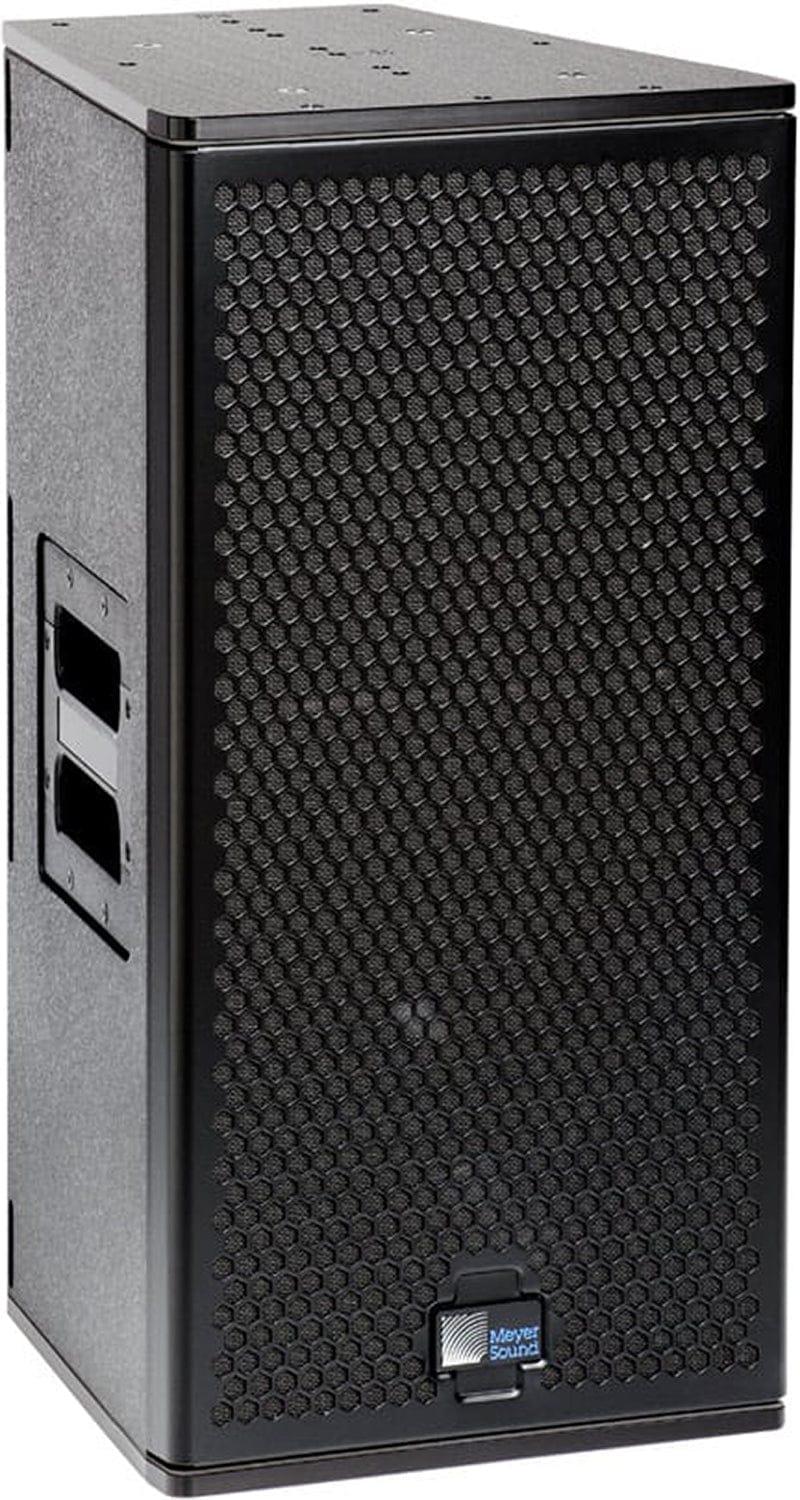

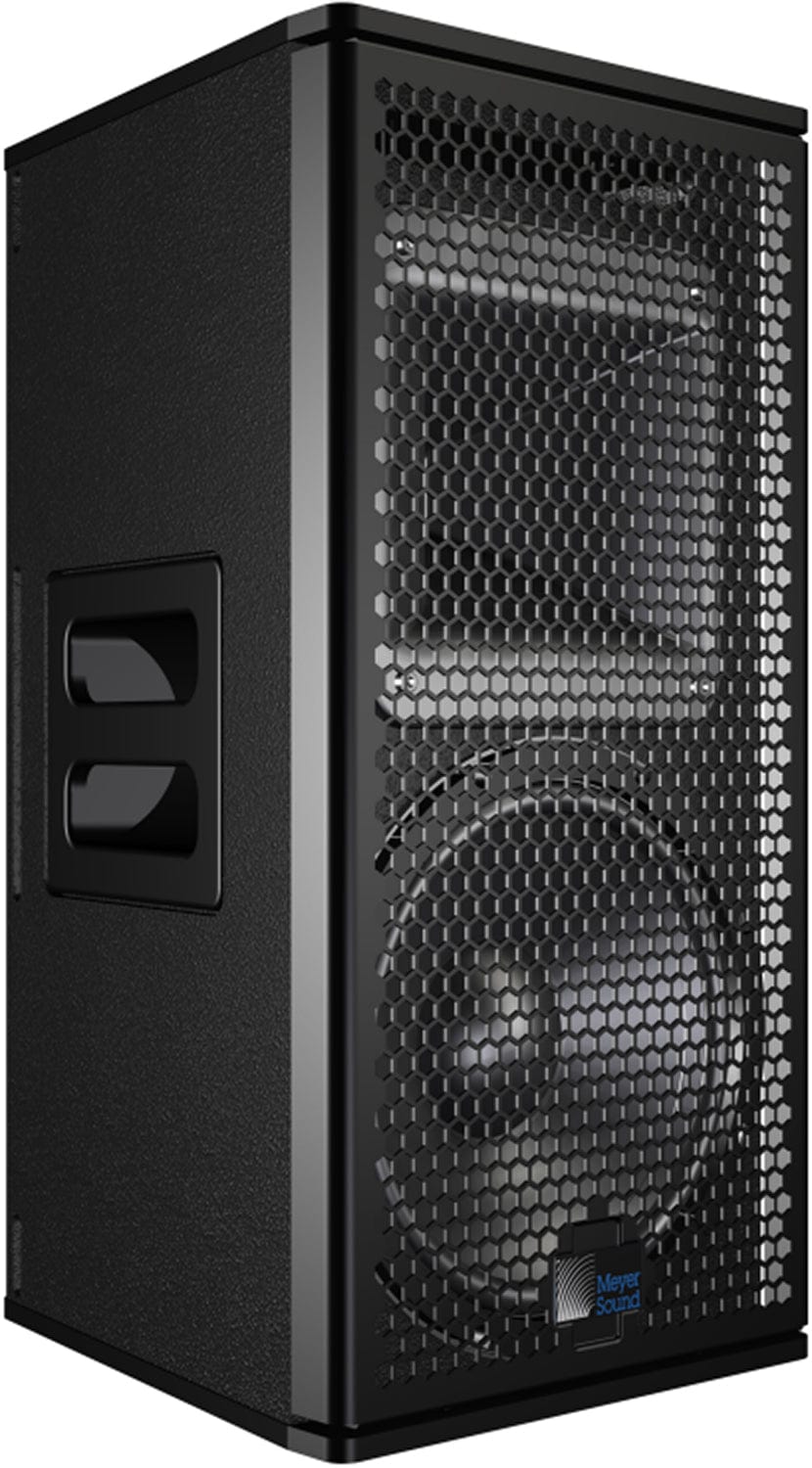

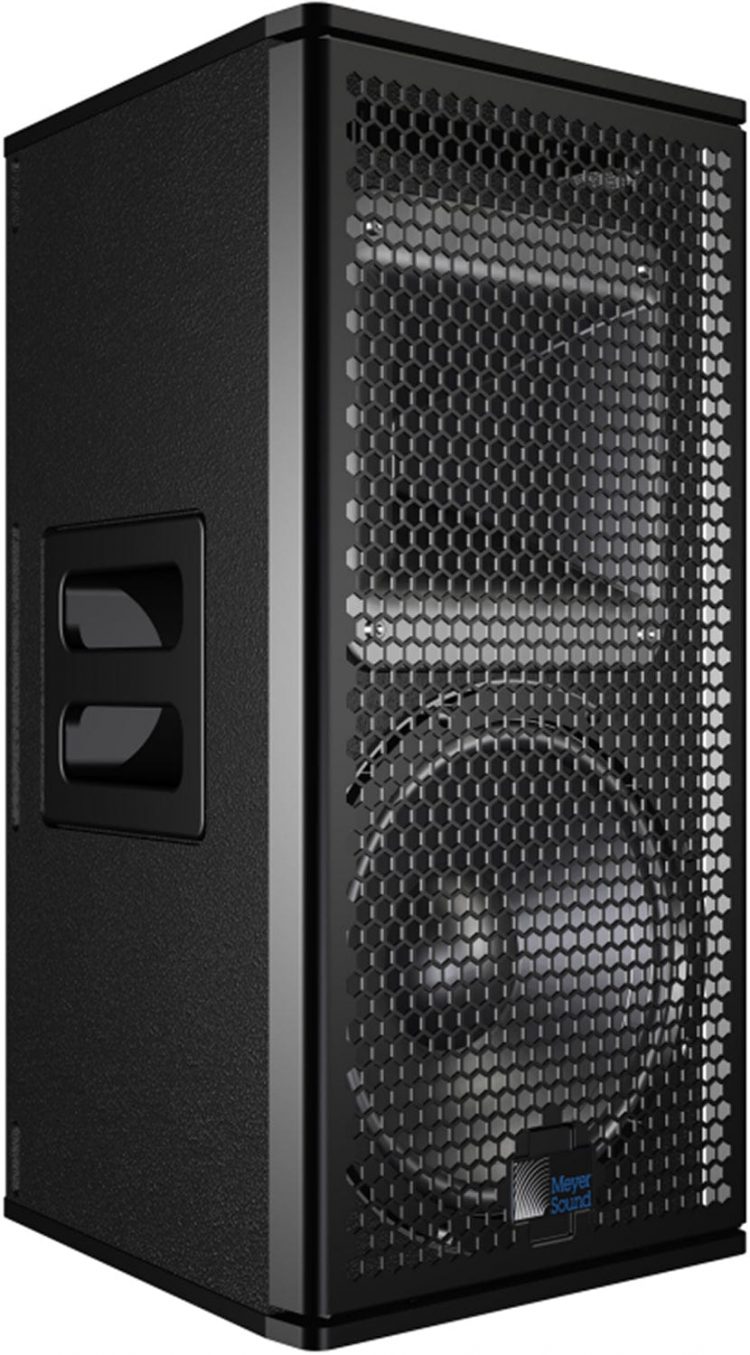

Meyer Sound UPJ-1P中型点源扬声器，带50度可旋转喇叭，环/偏振

Meyer Sound UPJ-1P中型点源扬声器，带50度可旋转喇叭，环/极性/衰减音频输入模块，3引脚XLR

UPJ-1P将自供电系统的优点与VariO™可旋转喇叭提供的放置和排列灵活性相结合。虽然非常紧凑和轻便，UPJ-1P产生125 dB的强大线性峰值声压级输出，峰值系数为18 dB，使其适合单独用作主扬声器或用于多机柜水平或垂直集群。应用包括视听演示，中小型主扩声系统，填充，延迟，效果，阳台下或树冠下覆盖和分布式系统。

特点:

• 卓越的保真度和扩展的高频增强性能
• 紧凑的封装提供惊人的功率能力
• 非常平坦的幅度和相位响应提供音调精度和精确成像
• 恒q喇叭在整个覆盖范围内提供均匀响应
• 可预测的阵列性能保证了系统设计的灵活性
• VariO喇叭使多功能覆盖选项，无论定向扬声器水平或垂直

规格:

• 声:
  • 工作频率范围:55赫兹- 20千赫
  • 频率响应:66hz – 18khz±4db
  • 相位响应:750hz – 18khz±45°
  • 线性峰值声压级:125 dB，峰值系数为18 dB (m噪声)，122.5 dB(粉红噪声)，125 dB (b噪声)
• 覆盖范围:80°x 50°(可旋转喇叭)
• 默认角对齐:50°
• 传感器:
  • 低频:一个10英寸的锥形驱动器与钕磁铁;4 Ω标称阻抗
  • 高频:一个3英寸膜片压缩驱动器;16 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±15v DC，箝位接地，用于电压瞬态保护
  • 连接器:XLR 3针母线输入与公环路输出
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-(可选极性反转开关)
    • 机箱:接地和机箱
  • 标称输入灵敏度:0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级。
• 放大器:
  • 类型:双通道互补MOSFET输出级(AB类/桥接)
  • 总输出功率:峰值550w
  • 三、三、三:< 0.02%
  • 冷却:强制空气冷却放大器散热器
• 交流电源:
  • 连接器:powerCON 20输入带环路输出
  • 自动电压选择:90 – 264v AC
  • 安全额定电压范围:100 ~ 240v AC, 50 ~ 60hz
  • 通断点:90v交流通断，无关断;内部熔断器保护大于265 V AC
• 目前画:
  • 空闲电流:0.41 A rms (115v AC);0.33 A rms (230 V AC);0.42 A rms (100v AC)
  • 最大长期连续电流(>10秒):3.2 A rms (115v AC);1.6 A rms (230v AC);3.7 A rms (100v AC)
  • 突发电流(<1秒):5a rms (115v AC);2.5 A rms (230 V AC);5.8 A rms (100v AC)
  • 最大瞬时峰值电流:17 A pk (115 V AC);8.5 A pk (230 V AC);20a pk (100v AC)
  • 涌流:15a pk (115v AC);13a pk (230v AC);15a pk (100v AC)
• 物理:
  • 尺寸:宽:11.15英寸(283毫米)×高:22.47英寸(571毫米)×深:12.23英寸(311毫米)
  • 重量:46磅(20.87公斤)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑网
  • 索具:铝端板安装/飞行柜与QuickFly和标准索具选项;公制M8螺纹点用于所有UPJ-1P索具硬件

  环路，极性，和衰减音频输入模块

  UPJ-1P可选配两种音频输入模块:环形音频输入模块或环形、极性和衰减音频输入模块。两个音频输入模块都有输入和环路连接器，以及用于监测温度和限制的led。此外，环路、极性和衰减音频输入模块有一个用于交换信号极性的开关，以及一个用于将输入信号衰减到-18 dB的旋钮。
