Extron AXI 44 AT 4 In 4 Out但丁音频接口

Extron AXI 44 AT 4 In 4 Out但丁音频接口

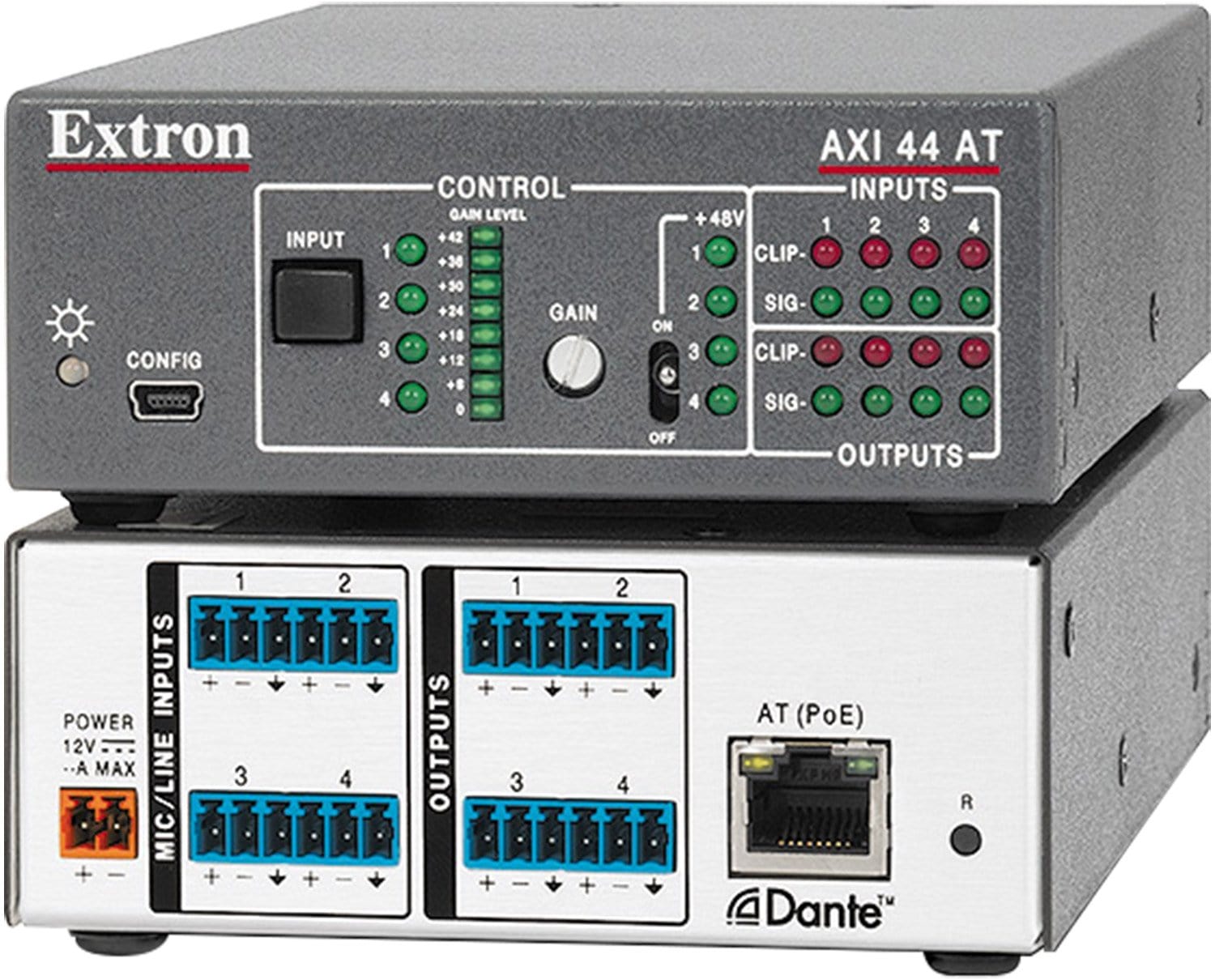

exron AXI 44 AT是一个四分之一机架宽度的音频接口，用于将四个麦克风/线源集成到Dante®支持的音频系统上。它具有四个麦克风或线输入3.5毫米松不脱螺钉连接器，具有可切换的48伏幻象电源。输入选择，增益和幻象功率设置可通过前面板，通过DSP配置器软件或通过USB通过SIS命令进行控制。AXI 44 AT还具有四个线路级输出，用于从网络到音频系统路由四个Dante通道。AXI 44 AT通过标准局域网与任何配备dante的音频处理器(如Extron DMP 128 Plus AT)接口，并可通过PoE供电。这允许一个单一的网络电缆连接双向音频和电源从中央设备机架。

特点:

• 四个麦克风/线路输入插入音频到Dante®网络-每个输入在松不脱螺钉连接器上接受平衡或不平衡麦克风/线路电平信号，并包括可选的48伏幻象电源。
• 四线水平输出提取音频从但丁网络-四个通道的高质量数字音频可以从多达两个本地或远程设备通过Dante路由，并转换为线级模拟音频，提供平衡或不平衡信号在一个松不脱螺钉连接器上。
• Dante音频网络提供了广泛的扩展选项-配备dante的音频产品，包括AXI 44 AT，为使用标准互联网协议在局域网上创建更大的音频系统提供可扩展性。
• 但丁域管理器和AES67支持
• 工作室级24位模数和数模转换器，可选采样率高达96 kHz-专业转换器完全保留原始音频信号的完整性，通过但丁控制器可选择采样率。
• 输入选择，增益和幻象功率控制位于前面板上，可通过DSP配置器软件进行配置-设置可以修改从前面板，SIS命令通过USB，或通过DMP Plus系列处理器Dante网络
• 以太网供电允许AXI 44 AT通过单个以太网电缆接收电源，从而消除了对本地电源的需求
• 1U，四分之一机架宽度的金属外壳-紧凑，耐用的外壳可以谨慎地安装在桌子下，在讲台上，在木制品，或在AV设备机架。
• 高可靠，节能的外部通用电源可选，零件#70-1174-01—全球电源兼容，高可靠性、低功耗，降低运营成本。包括一个ZipClip 100安装套件，以安全地安装一个Extron电源到大多数表面，包括桌子和讲台。

规格:

音频

• 增益:不平衡输出:- 6db，平衡输出:0db
• 频率响应:20hz ~ 20khz，±0.3 dB
• THD +噪声:<0.01% @ 1khz在最大电平
• S / N:
• 模拟输入到数字输出:100db, 20hz到20khz，满量程输出(未加权)
• 数字输入到模拟输出:115 dB, 20 Hz到20 kHz，在最大平衡输出(未加权)
• 串扰:<- 90db @ 1khz，满载
• 输出衰减:- 100db至0db(以1db为步长)

音频输入

• 数量/信号类型:4个单声道/线，平衡/不平衡
• 连接器:(2)3.5 mm松不脱螺钉连接器，6杆
• 阻抗:>10k欧姆，平衡/不平衡
• 标称电平:当电平设置为0 dB增益时+ 4dbu，可从- 60dbu到+ 4dbu调节
• 输入增益为0db时，最大电平:>+ 21dbu(额定THD + N)
• 增益40db时，等效输入噪声<- 120dbv(1µVrms)
• 输入增益调节:0 dB至+42 dB, 3 dB步进，每个输入可调
• CMRR: >65 dB @ 1 kHz
• 麦克风幻象电源:+ 48vdc±10%，每输入可接通或关闭

• 注:0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV≈2 dBu;所有标称电平均为±10%

音频输出

• 数量/信号类型:4个单声道(或2个立体声)，平衡/不平衡
• 连接器:(2)3.5 mm松不脱螺钉连接器，6杆
• 阻抗:50欧姆不平衡，100欧姆平衡
• 标称电平:- 10dbv (316mv)或+ 4dbu (1.23 V)
• 最大电平(Hi-Z): >+ 21dbu平衡或>+ 15dbu不平衡

AT端口-音频传输

• 传输:但丁
• 连接器:1个RJ-45连接器到Dante接口
• 输入:4通道Rx(2流，单播或多播)
• 输出:4通道Tx(2流，单播或多播)
• 音频格式:未压缩，24位，可选择在44.1,48,88.2，或96 kHz
• 延迟:确定性的，基于用户选择:1.0 ms(默认)，2.0 ms, 5.0 ms

一般

• 供电要求:12vdc或以太网供电(PoE 802.3at)
• 电源(选配):
  • 外部
  • 输入:100- 240vac, 50- 60hz
  • 输出:12 VDC, 1 A, 12瓦
• 能源消耗:
  • 设备:7.0瓦
  • 设备及电源:9.3瓦
• PoE电源注入器(选配):XTP PI 100
  • 能源消耗:
    • 设备:8.5瓦
    • 装置及动力注入器:11.9瓦
• 温度/湿度:
  • 储存:-40至+158°F(-40至+70°C) / 10%至90%，不冷凝
  • 工作范围:+32至+122°F(0至+50°C) / 10%至90%，不冷凝
• 冷却:对流，通风口
• 热损耗:
  • 电源(选配):
    • 装置:17.2 BTU/hr
    • 设备及电源:25.1 BTU/hr
  • PoE电源注入器(选配)XTP PI 100
    • 设备:22.4 BTU/hr
    • 装置及动力注入器:34.0 BTU/hr
• 安装:
  • 机架安装:是的，有可选的1U高机架
  • 家具安装:是的，有可选的桌下安装套件
• 外壳类型:金属
• 外壳尺寸:1.66“高× 4.32”宽× 6.00“深(1U高，四分之一机架宽)(43毫米高× 110毫米宽× 153毫米深)
• 产品重量:0.65磅。(0.3公斤)
