DiGiCo X-S31-D2C-C-RP S31 D2机架包装，包含1张MADI-DMI-C扩展卡和1个空白DMI插槽

DiGiCo X-S31-D2C-C-RP S31 D2机架包装，包含1张MADI-DMI-C扩展卡和1个空白DMI插槽

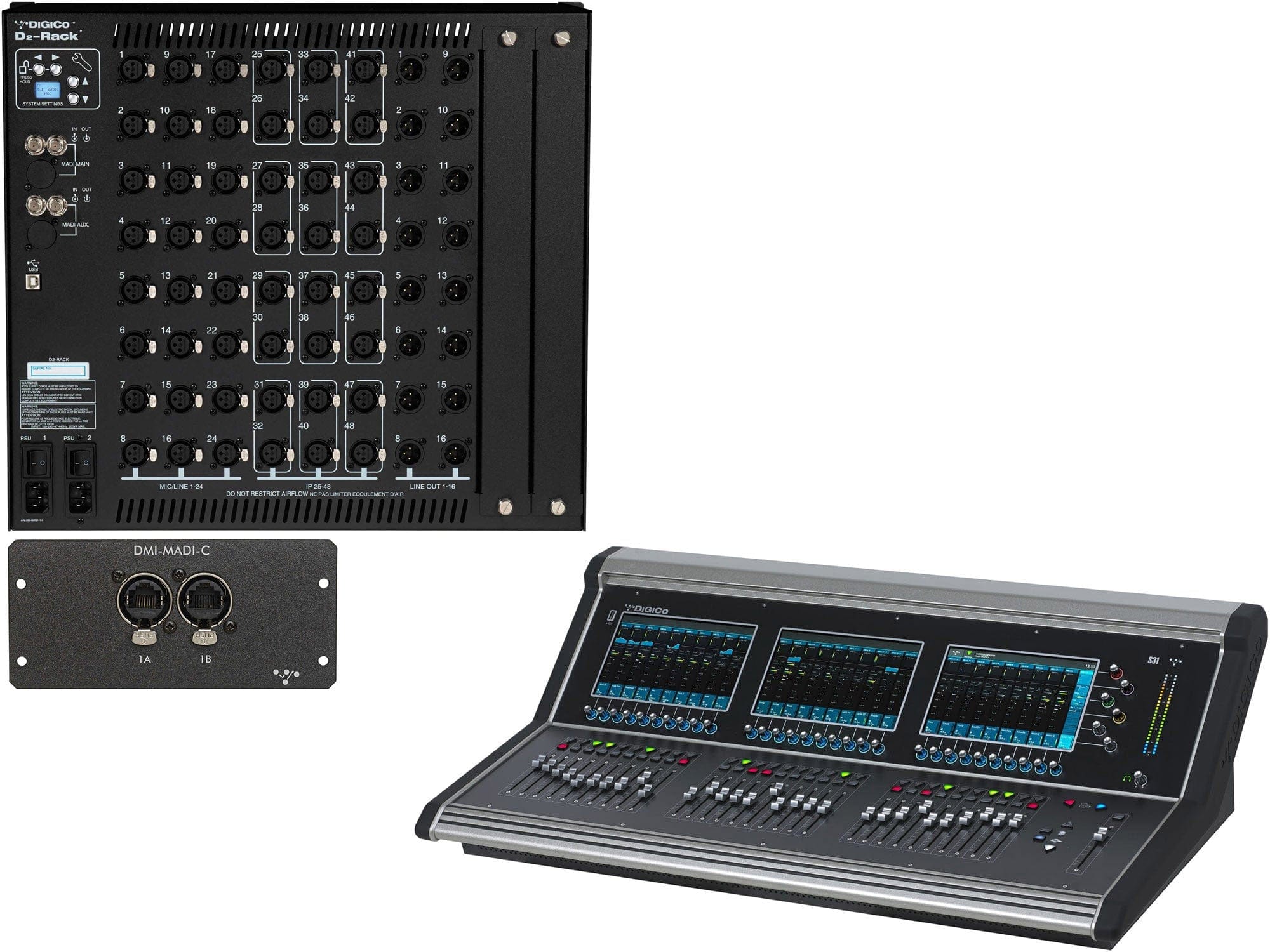

此DiGiCo包包含以下组件:

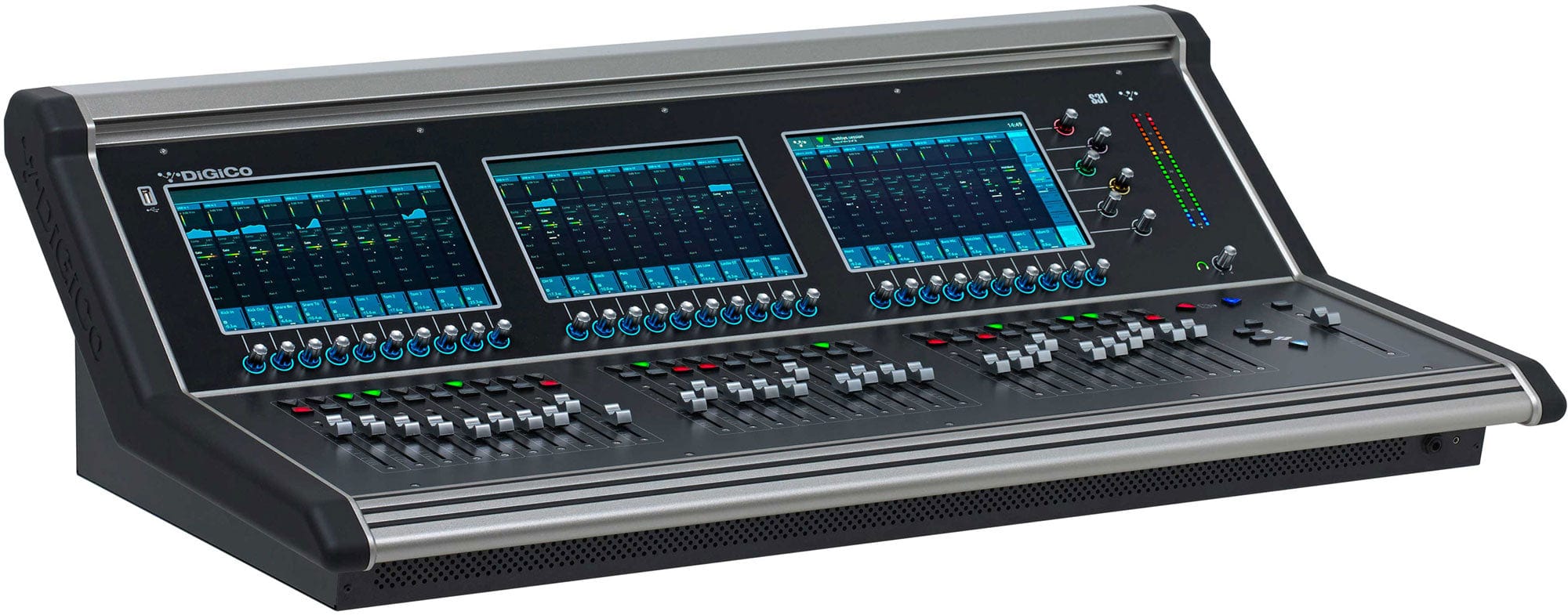

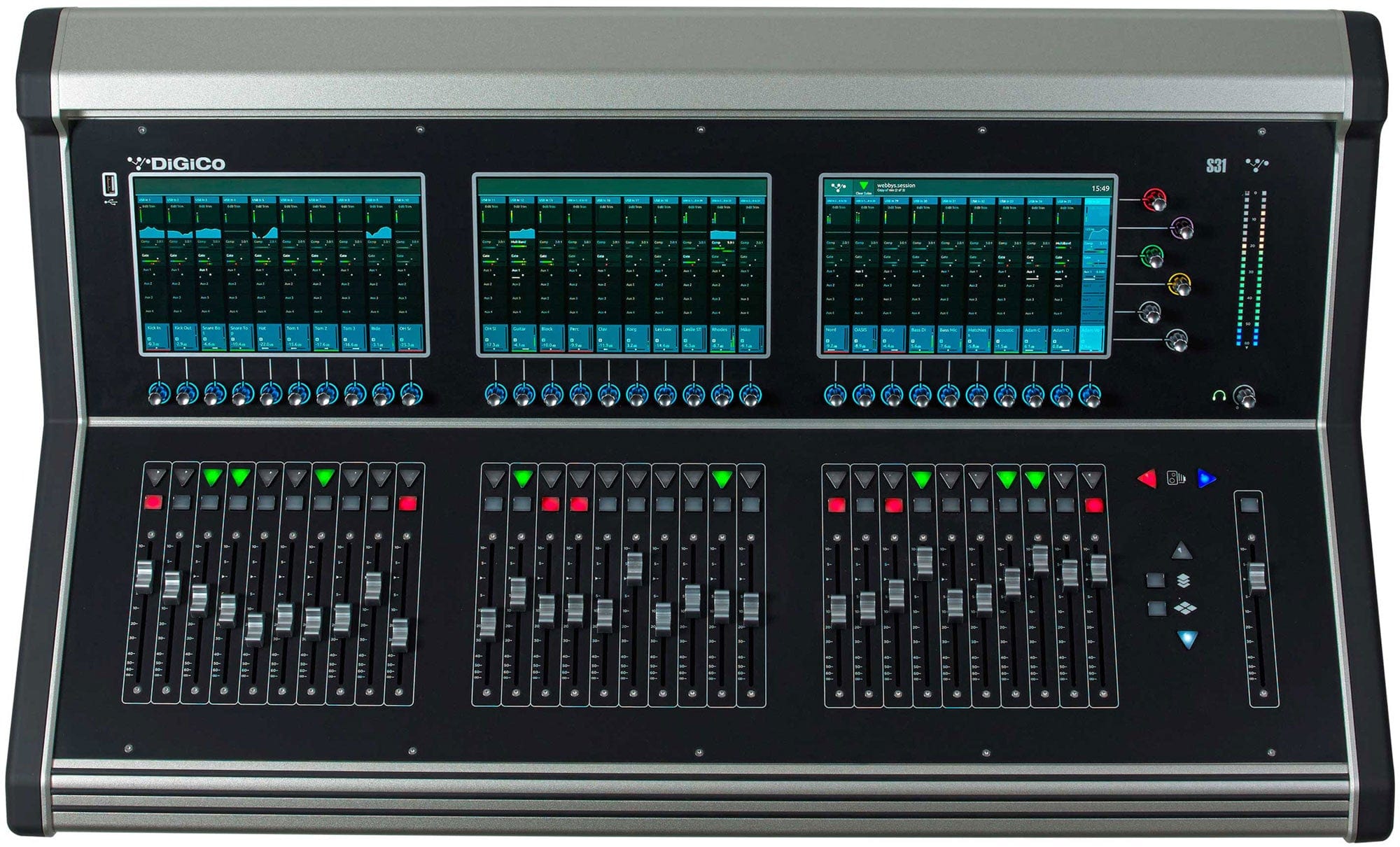

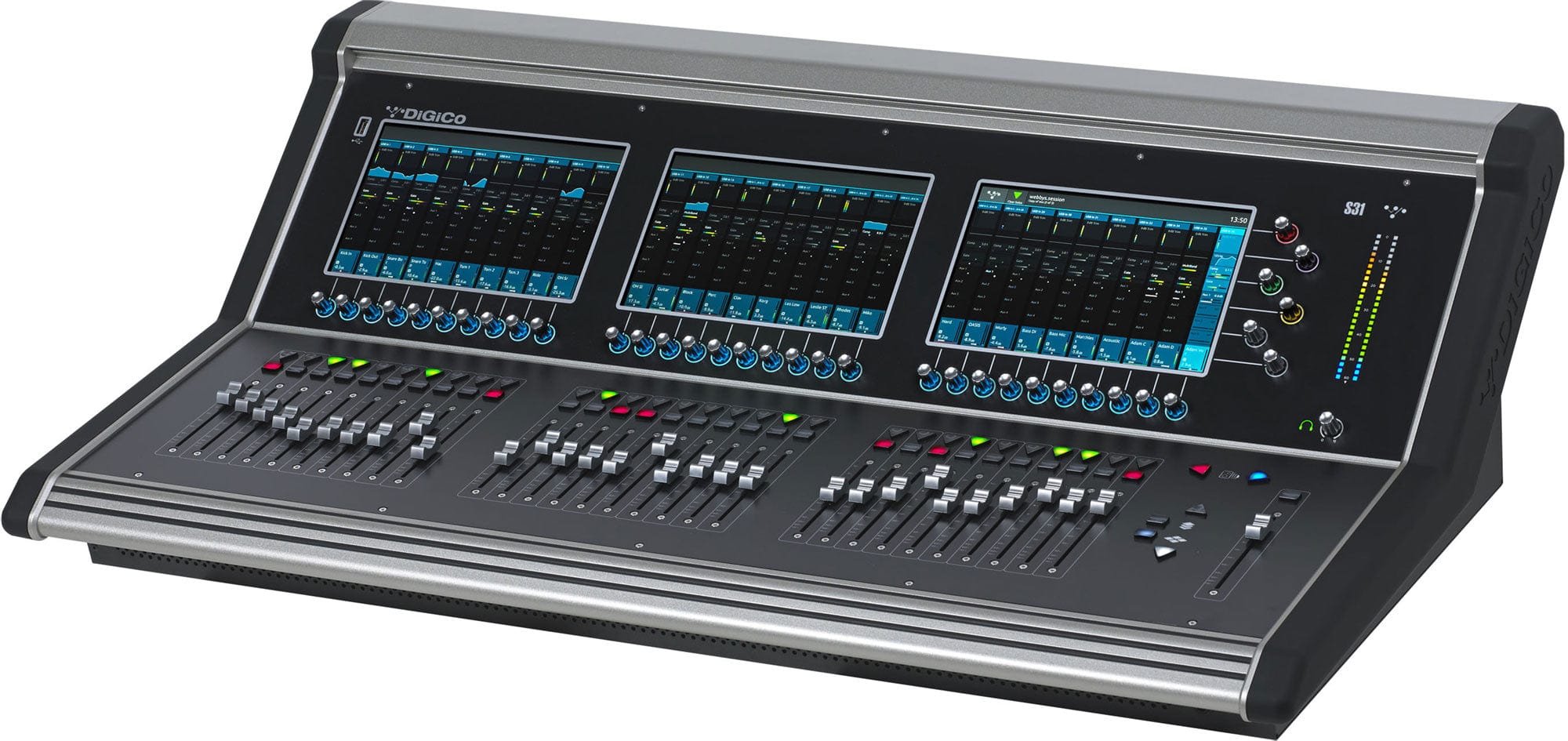

*DiGiCo S31混音控制台

DiGiCo S31是一个48通道的混音控制台，有31个物理调频器和3 × 10英寸的多点触控屏幕。采用最先进的FPGA技术，S31提供与传说中的SD-Range相同的高质量音频。

DiGiCo s系列

DiGiCo控制台用于世界各地许多最大的现场声音巡演和活动，紧凑型s系列使这个音频性能的系里提供给行业的每一个部分，隐形数字处理™引入了一个新的标准，音频质量，功率和灵活性在其价格点之前没有见过。

受到世界各地众多音响工程师的青睐，S31使DiGiCo所有权在每个人都可以轻松获得旗舰级音频质量，功率和灵活性，所有这些都在一个紧凑的框架内，可以轻松地在汽车中旅行。随着其增加的功能和可访问性，S31打开了更多的门，无限的混合创意，在一个惊人的价格点。

S31扩展后的工作界面和我们熟悉的一样直观，3个10英寸的多点触摸屏和3组10个调频器，提供清晰的视觉反馈和同时控制30个通道。拥有48个灵活通道，相当于16个总线和基准96kHz性能，S31在任何意义上都值得DiGiCo徽章。

基于与业界领先的SD-Range相同的开创性设计方法，S31拥有相同的专有算法以及与FPGA核心协调运行的新型ARM四核RISC处理器。其结果是更快的处理速度和更低的功耗，所有这些都封装在行业中最受尊敬的工程师所依赖的工作流程中-现在每个人都可以使用。

引擎盖下

熟悉的触摸和建造的道路，S31提供无限制的混合。高带宽内存的高功率四核SoC，低功耗484球阵列FPGA和第四代控制SHARC DSP的集成提供了当今前所未有的功率，以及未来处理升级路径的潜力。S31的紧凑足迹与聚碳酸酯工作表面下的处理能力规模无关。

视觉反馈通过编码器环的html(隐藏直到点亮)功能得到进一步加强，而当前未使用的参数会自动变灰，始终将您的注意力吸引到正确的控件上。

三重屏幕的目的是帮助新用户学习曲线和消除干扰，不仅给你更多的频道，在任何时候观看，而且允许一个屏幕用作设置或主，而其他屏幕用于操作。所有触摸屏都响应EQ整形，通过触觉和直观的旋转编码器进行微调。

改变通道银行布局，并混合和匹配任何通道，aux，组，控制组，或矩阵内的银行，很容易通过拖放在触摸屏幕完成。

I / O

控制台的后面板提供24个Mic输入和12个Line输出，一个用于DAW录音的UB MADI接口，除了双DMI (DiGiCo多通道接口)选项卡插槽外，还可连接工业格式，如analog, MADI, Dante, Waves SoundGrid或Calrec的Hydra 2网络。

通过安装连接到外部SoundGrid或DiGiGrid服务器的DiGiCo Waves SoundGrid DMI卡，可以立即访问32个完全集成的低延迟Waves立体声MultiRacks，每个机架最多有8个插件，总共提供128个额外的I/O。然而，你应该停下来

关键特性

• 48个灵活的输入通道(单声道/立体声)
• 16伸缩辅助/分组总线(单声道/立体声)
• 10 × 8矩阵与充分处理
• 完全可分配的通道布局
• 24个本地麦克风/线输入和12线输出
• 2个DMI插槽，根据需要扩展I/O
• 快照无缝地改变许多参数一次
• 离线软件
• iPad控制
• 兼容DMI-AMM自动麦克风混音
• 快照的OSC控制

WORKSURFACE

• 31 x 100毫米触敏，电动滑动器
• 3 × 10英寸多点触控屏幕
• 2 x 24段主/独奏LED仪表
• 1 x¼“耳机插口
• 1个3.5mm耳机接口
• 1个USB 2.0接口
• 36个触敏转盘

后

• 1个电源模块
• 24 × XLR麦克风/线路输入
• 12 × XLR线输出
• 1个XLR AES/EBU输入(2个通道)
• 1个XLR AES/EBU输出(2个通道)
• 1 x GPI¼“插孔
• 1 x GPO¼“插孔
• 1个UB MADI (USB Type B Audio I/O接口，可录制和播放多达48个声道)
• 1个字时钟I/O BNC
• 1个DVI接口
• 2个以太网端口
• 2个USB 2.0插槽
• 2个DMI插槽(每个插槽最多64个I/O)

音频规格

• 采样率:48kHz或96kHz
• 处理延迟:2毫秒典型@ 48K(60立体声通道，
• 级输入通过L-R总线到级输出)1.1ms @96k
• 内部处理:高达40位，浮点
• A>D & D>A: 24位转换器位深度
• 频率响应:+/- 0.6dB (20Hz – 20kHz)
• THD: <0.05% @单位增益，:10dB输入@ 1kHz
• 通道分离:优于90dB:(40Hz-15kHz)
• 剩余输出噪声:<90dBu典型(20Hz-20kHz)
• 麦克风输入:优于-126dB:等效噪声
• 最大输出电平:+22dBu
• 最大输入电平:+22dBu

信号处理

• 48个灵活的输入通道(单声道或立体声)
• 模拟获得
• 相位反转控制
• 获得跟踪
• 数字微调(-40dB至+40dB)
• 可变延迟(0ms至682ms)
• DiGiTube *
• 高通滤波器(LPF (-24 db / 10月)
• 4波段参数EQ /动态EQ*
• DYN 1:压缩机，多波段压缩机*
• dyn2:带侧链，键控闸门的压缩机
• EQ/Dyn顺序控制
• 每个通道2个插入点
• 通道静音
• 通道直接输出(预静音，预褪色，后褪色)
• 记录发送和返回
• 16个灵活辅助/分组总线(单声道或立体声)
• 相位反转控制
• 数字微调(-40dB至+40dB)
• 可变延迟(0ms至682ms)
• DiGiTube *
• 高通滤波器(LPF (-24 db / 10月)
• 4波段参数EQ /动态EQ*
• DYN 1:压缩机，多波段压缩机*
• dyn2:带侧链，键控闸门的压缩机
• EQ/Dyn顺序控制
• 每个通道2个插入点
• 通道静音
• 通道直接输出
• 1 LR巴斯大师
• 10输入× 8输出全处理矩阵
• 10控制组(cg)
• 2个独奏巴士(立体声)
• 16 × 32波段geq
• 8 x内部立体声特效处理器
• 混音
• 延迟
• 音频增强剂
• 合唱
• 镶边
• 立体加厚
• *最多21个数码管
• *多达21个动态eq
• *多达21个多波段压缩机

物理

• 尺寸:1023mm(宽)x 586mm(深)x 295mm(高)
• 重量:25kg (78kg可选配飞行箱)
• 飞行箱:1107mm(宽)× 467mm(深)× 871mm(高)(可选)
• 电源要求:90-264 VAC, 47-63Hz自动感应。208瓦，232VA
• 产品代码:X-S31-WS

选项

• Flightcase
• 兼容DMI卡:
• A3232
• ADC
• AES
• 一个mm
• Aviom
• DAC
• 但丁
• Dante64@96
• 九头蛇2
• 巴生(只有音频)MADI B
• MADI C
• 我
• 麦克风
• 波

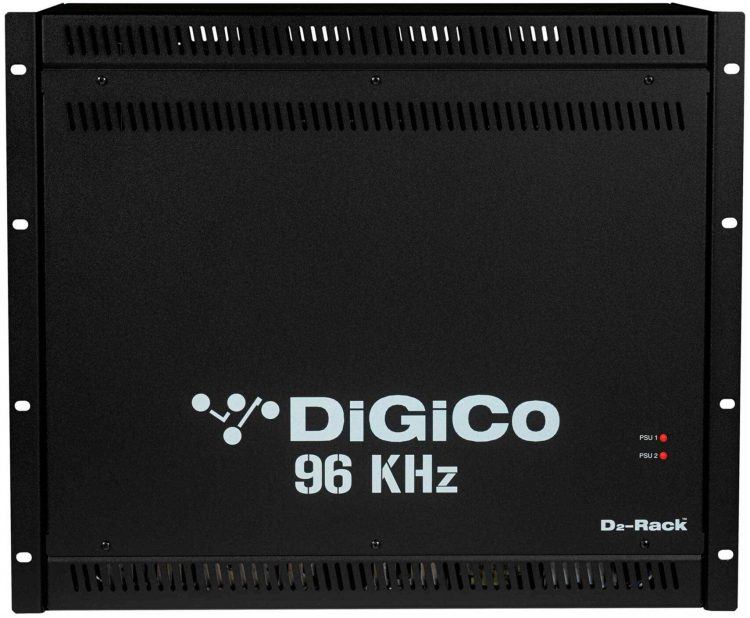

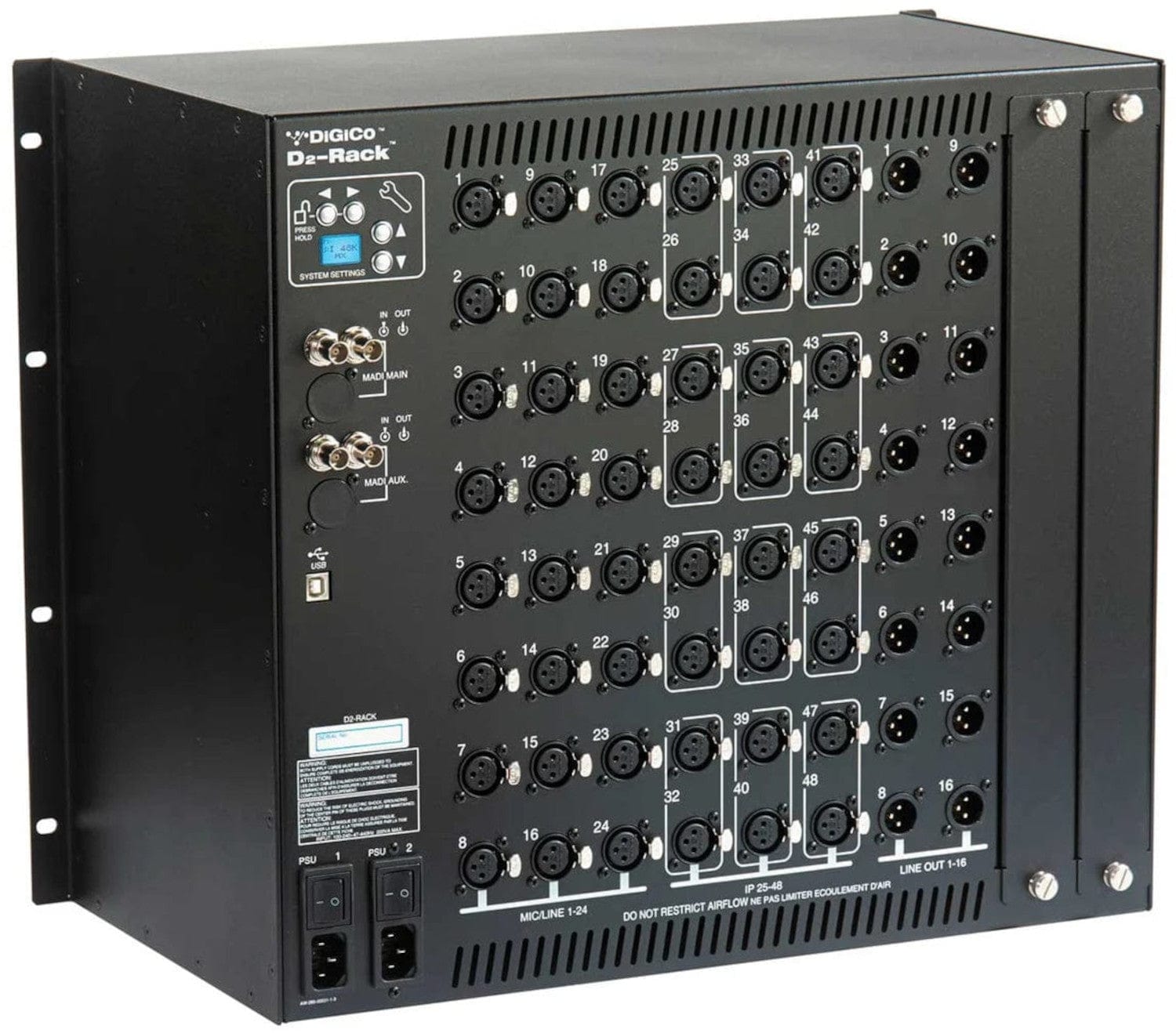

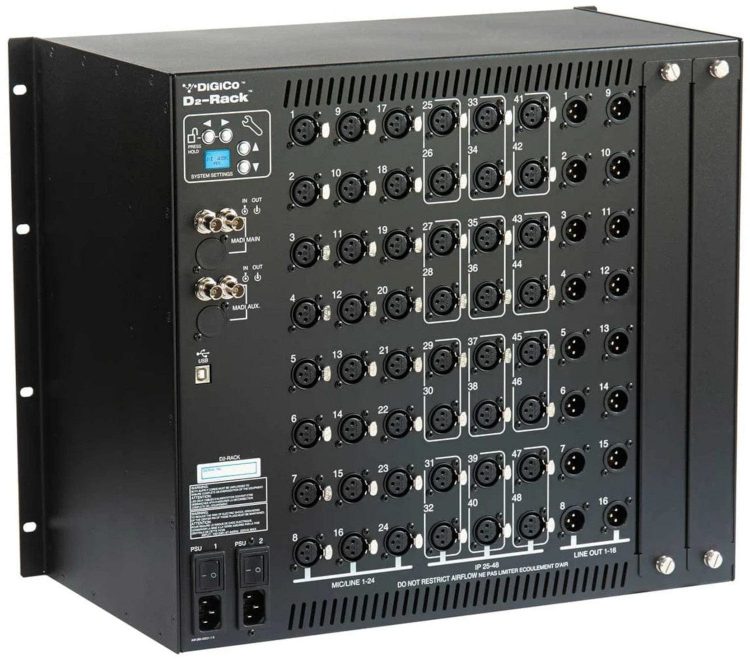

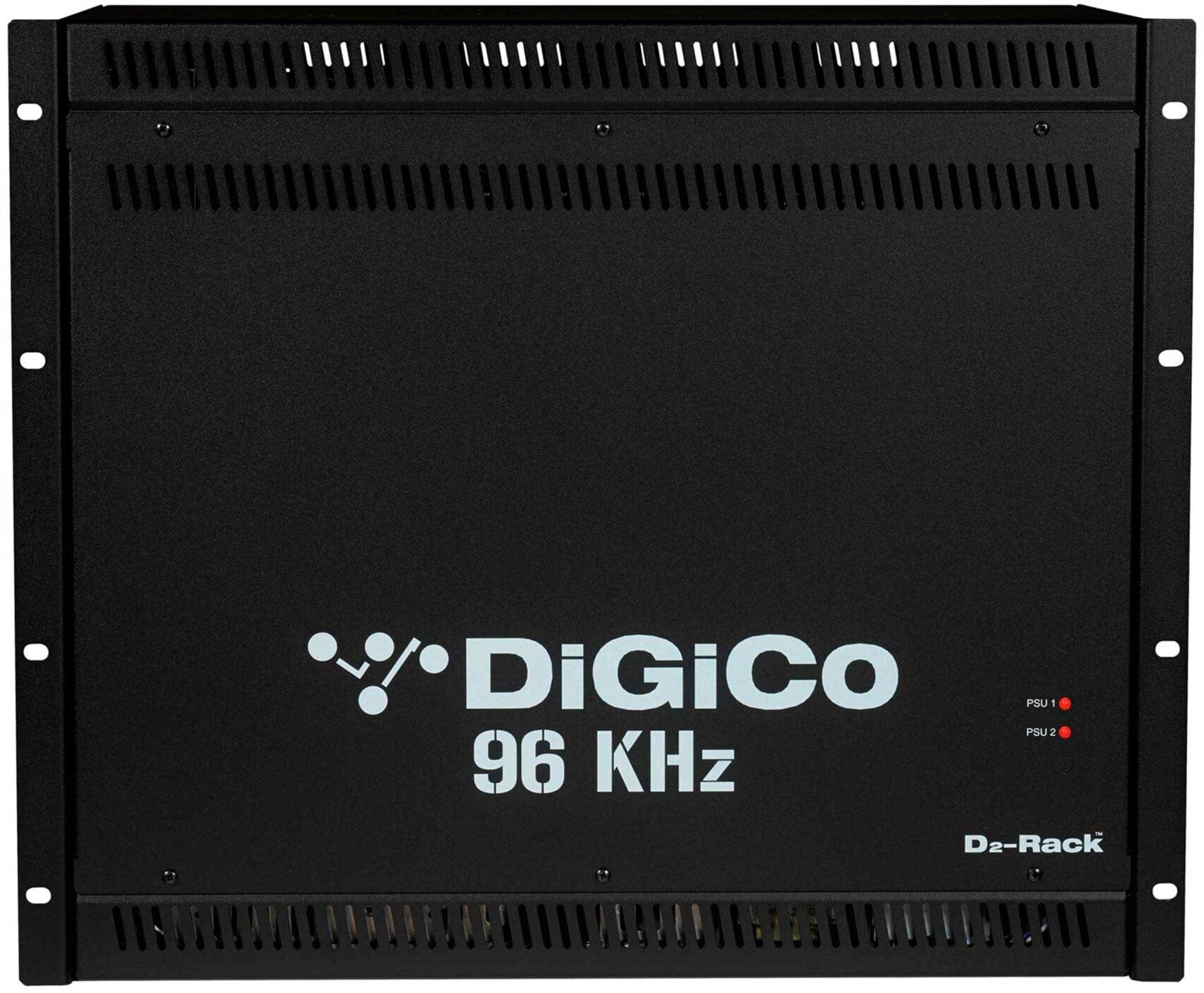

*DiGiCo X-D2-AN-M D2-RACK与48通道XLR和BNC MADI连接

在BNC上传输96KHz

D2-Rack先锋DiGiCo的数字连接具有可扩展的通道计数和高采样率，提供足够的火力来满足最雄心勃勃的项目的需求。

紧凑的9U机架具有48个输入和16个输出作为标准;通过使用三个可用模块选项中的一个或多个填充两个备用8通道输出插槽，这些输出可以增加到32个输出:Line out, AES或Aviom。

为了进一步的灵活性，D2-Rack的输入可以指定为48麦或24麦/24 AES/EBU输入。

双MADI端口，可在BNC或DiGiCo Cat5e连接，允许机架共享在48kHz之间的任何两个SD系列控制台或提供数字分割录音。当组合在一起时，这些端口创建一个单一的高清96kHz MADI连接，绝对没有减少I/O。

为了确保最终的可靠性，D2-Rack配备了双冗余电源作为标准。

• 9U MADI连接高性能机架
• 可选48麦或24麦/24 AES/EBU In
• 模拟和数字输出扩展
• 标准配置冗余电源

概述

DiGiCo D2-Rack是一个48输入，16输出的机架。它具有两个输出扩展槽，用于将输出计数扩展到32。它有两种版本，48个模拟输入或24个模拟输入和24个数字输入。

关键特性

• 48路输入(全麦输入或24麦输入和24 AES)
• 16线路输出
• 2输出扩展卡插槽，最多支持16路输出
• 支持MADI BNC或MADI RJ45
• 9U机架式安装
• 机架共享或48kHz的数字分割
• 获得跟踪™
• 冗余电源
• 闪烁屏幕，从远处指示系统OK
• 锁定控制以防止意外设置更改
• 内部振荡器
• 可以作为独立机架使用吗

技术规格

• 音频规格
• 采样率:44.1kHz, 48kHz, 88.2kHz, 96kHz, 176kHz或192kHz
• 串扰(100 – 10kHz): >90dB
• AES输入频率响应(10Hz – 20kHz):±0.1dB
• 模拟输入频率响应(10Hz – 20kHz):±1dB
• AES噪声:<-140dB
• 模拟EIN (150Ω): 127dB
• 动态范围:113dB
• 输入阻抗:2500Ω (2650Ω带pad)
• CMRR @ 1kHz (150Ω Zin): >71dB
• AES失真@ – 1dbfs增益(100Hz – 10kHz): <0.00015%
• 模拟失真@ 30dBFS增益(100Hz – 10kHz): <0.01%
• AES电缆长度:100m以上OK
• 魅影电源:48.3V
• 振荡器电平:-96dB至0dB
• 振荡器频率:20Hz ~ 22kHz
• 增益范围:-10dB至+60dB
• 系统延迟:≈2ms @ 48kHz或≈1.1ms @ 96kHz
• 最大输入电平:+22dBu
• 最大输出电平:+ 22dbu

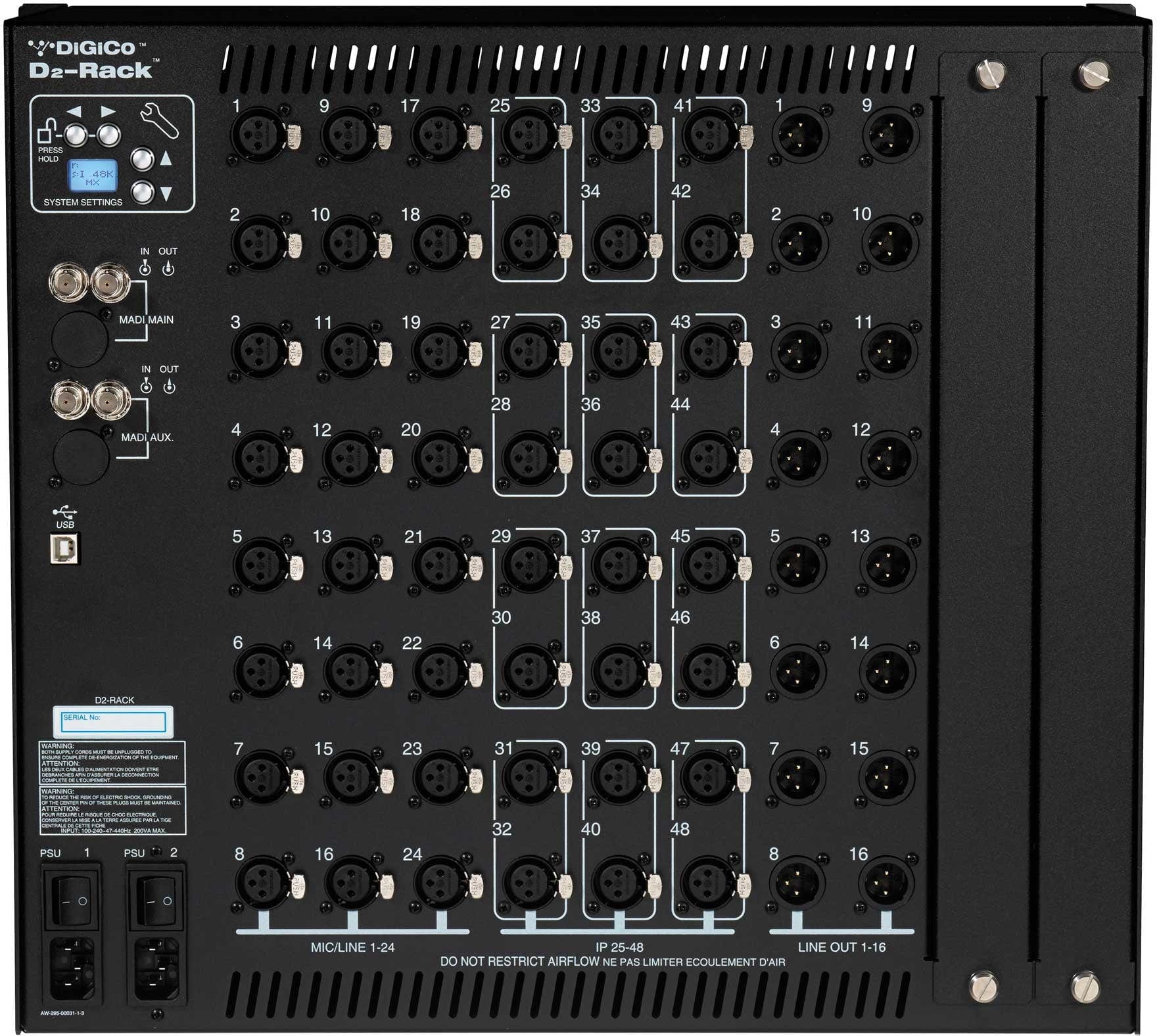

• 连接
• 48 × XLR麦克风输入
• 16 x XLR输出
• 2个输出扩展槽
• 2 ×冗余电源模块
• 1 x LCD菜单屏幕
• 4 x菜单按钮
• 1 x MADI主I/O (BNC)
• 1个MADI Aux I/O (BNC)
• 1个USB 2.0 Type B接口
• 信号处理
• 内部振荡器
• 获得跟踪™
• 选项
• BNC或Cat5 (RJ45) MADI
• 48进16出或24进，24 AES/EBU进16出
• 兼容卡:8ch线路输出/ 8ch AES输出/ 16ch Aviom

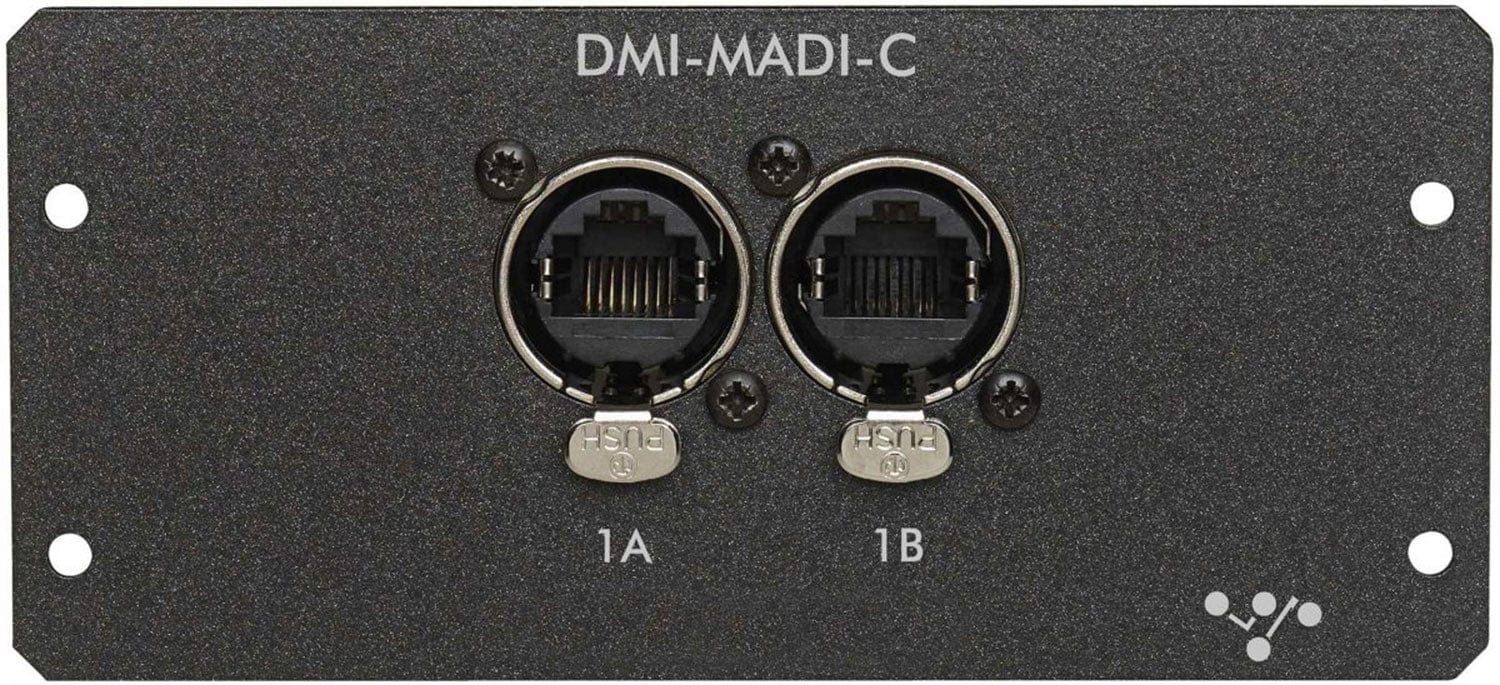

*DiGiCo MOD-DMI-MADI-C 56/64通道MADI I/O 96千赫兹扩展卡与2x EtherCON连接器

DMI-MADI-C

此卡可用于连接另一个使用48KHz或96KHz RJ45标准MADI(64通道进出)的DiGiCo设备或带有适当连接器(D-Rack, D2-Rack)的SD系列DiGiCo Rack

MADI(多通道音频数字接口)可以说是在专业音频中传输高通道数最流行的协议之一。这部分是由于其易于使用，并且电缆能够以最小的信号损失长距离运行。MADI原先只能发送56个信道，现在可以发送64个信道。

DiGiCo提供两种MADI DMI卡，每种卡都有不同的连接器类型。MADI-B (BNC)和MADI-C (RJ45)卡可用于连接最多64通道的48kHz和96kHz音频输入和输出。在96kHz时，必须连接B连接以提供完整的通道计数。

主要特点

• RJ45连接
• 64通道进出48kHz和96kHz
• 仅适用于5类设备上的DiGiCo音频
• 内部交换机，以确定是否连接到控制台或机架
• 兼容s系列、Quantum Range、SD12、Orange Box、4REA4
