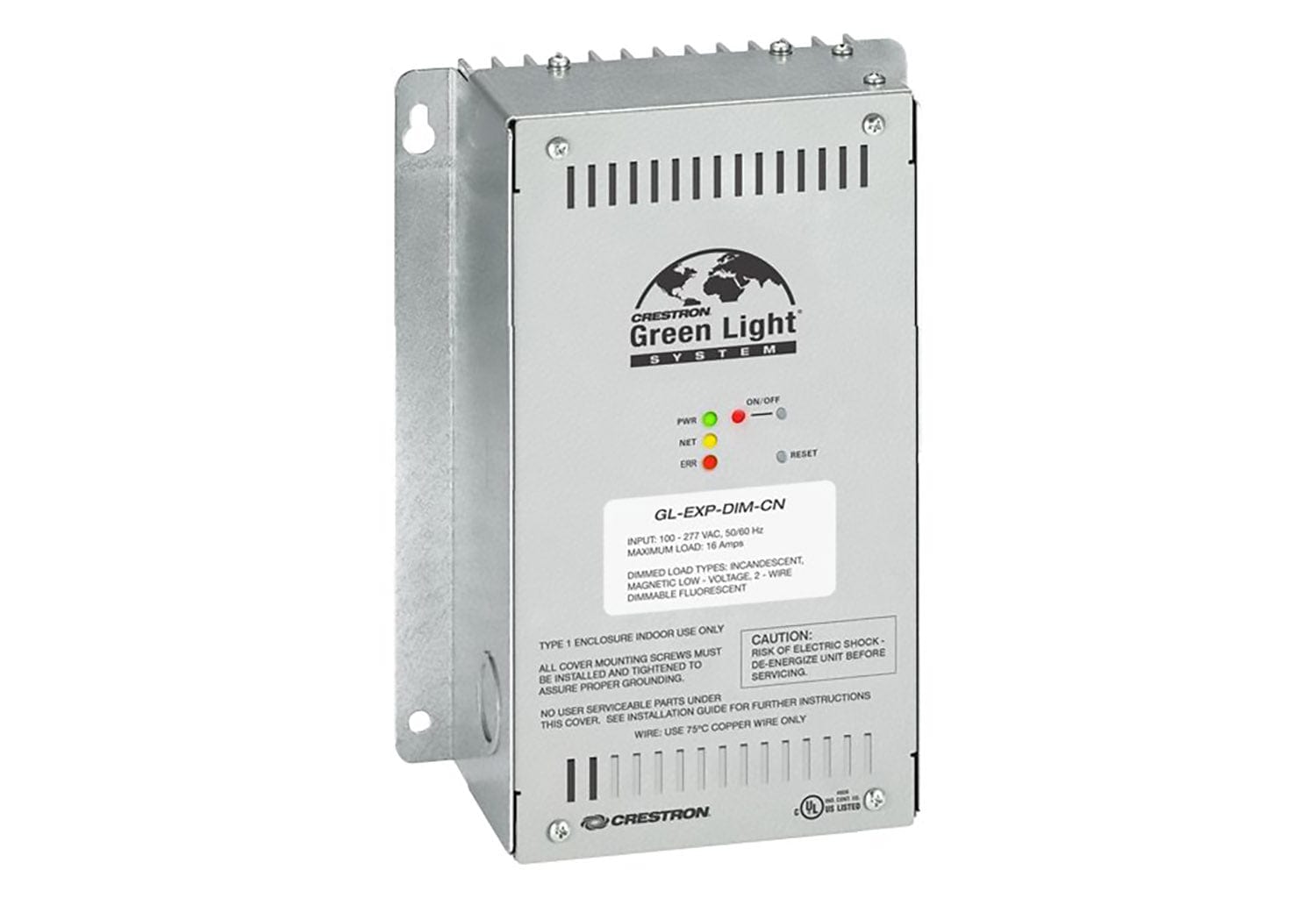

快思聪GL-EXP-DIMU-CN绿光通用调光扩展模块，用于快思聪通信

快思聪GL-EXP-DIMU-CN绿光通用调光扩展模块，用于快思聪通信

GL-EXP-DIMU-CN是一款单通道通用调光扩展模块，无需额外的机柜安装即可增加照明区域。扩展模块控制电子和磁性低压，LED，白炽灯和2线荧光负载。利用专有的零交叉滤波技术，GL-EXP-DIMU-CN补偿线路电压和频率波动，以提供对电力线噪声的抗扰性，并显着减少灯的闪烁。

自动检测通用调光:正常工作时，GL-EXP-DIMU-CN检测连接的负载类型，并自动选择合适的工作模式。反向(后缘)模式支持白炽灯和电子低压负载类型，而正向(前缘)模式处理磁性低压和其他感性负载类型。中心相位模式也可用，结合反向和正向相位负载控制，以解决特殊情况。工作模式由位于前面板上的两个led指示。

Cresnet®通信:GL-EXP-DIMU-CN通过Cresnet与快思聪控制系统接口。Cresnet是一种简单的4线网络总线，为Cresnet照明调光器、开关、键盘、遮光罩、恒温器和其他设备系统提供通信骨干。

应急照明控制:GL-EXP-DIMU-CN符合UL®924标准，用于控制应急照明负载。在发生电源故障时，功率损耗传感器(GLS-PLS-120/277，单独出售)的触点闭合激活GL-EXPDIMU-CN中的覆盖模式，在照明负载关闭时打开照明负载(假设线路电源由备用电源提供)。在调试照明系统时，覆盖调光级别可以预设为任何值，因此即使在电源故障之前负载已经开启，当覆盖模式激活时，它也会更改为预设级别。

整机额定NEMAgl – expu – dimu – cn设计安装在垂直表面，符合UL 2043标准，允许安装在悬挂天花板上方的环境空气处理空间中。在该装置的底部和下侧面设有导管打孔装置。所有连接都是通过前盖后面的螺钉端子进行的。

• 单通道通用照明调光器
• 通过Cresnet®通信进行Crestron®系统集成
• 支持可调光LED，白炽灯，电子低压，磁性低压，和2线荧光灯负载
• 额定16a, 100-277 VAC
• 自动负载类型检测
• 正向和反向相位模式
• 零交叉滤波技术减少灯的闪烁
• 在有噪声的电力线条件下具有极高的稳定性
• 内置气隙继电器
• 关闭激活的覆盖模式
• UL®924应急照明控制认证
• 表面贴装NEMA 1型机箱
• 安装在墙板上或悬挂在天花板上
• UL 2043列出的安装在环境空气处理空间

规范

• 负荷控制
• 调光器通道:1
• 额定载荷:16一个
• 线电压:100-277 VAC, 50/60 Hz
• 可调光负载类型:白炽灯，LED，电子低压，磁性低压，两线荧光灯
• 通信
• Cresnet:Cresnet slave模式
• 连接
• 中性粒细胞:(3)松不脱螺钉端子;馈电和负载的中性连接;24至10 AWG(0.25至4.0 mm²)线尺寸
• 线:(2)松不脱螺钉端子;线路馈电输入和直通;24至10 AWG(0.25至4.0 mm²)线尺寸
• 昏暗的:(1)松不脱螺钉端子;调光负载输出;24至10 AWG(0.25至4.0 mm²)线尺寸
• 覆盖:
• (2)松不脱螺钉端子;低压触点闭合感应输入;当检测到关闭时激活覆盖模式;
• 26至14 AWG(0.14至1.5 mm²)线尺寸;仅适用于2级布线
• CRESNET:
• (4)松不脱螺钉端子;Cresnet从端口(仅用于通信，不使用Cresnet电源);
• 26至14 AWG(0.14至1.5 mm²)线尺寸;仅适用于2级布线
• 地面:(1) 3端接地排
• 控制和指标
• 压水式反应堆:(1)绿色指示灯，表示line端子有线路供电
• NET:(1)黄色指示灯，表示Cresnet网络通信
• 错:(1)红色LED，通过闪烁的方式显示各种错误情况(参考安装指南)
• 开/关:(1)按键和(1)红色LED，按键开关负载输出开关(长按可上下调光)，LED表示负载输出通电
• 前轮驱动:(1)红色LED灯，表示正相模式(REV灯亮则为中心相模式)
• 牧师:(1)红色LED灯，表示反相模式(如果FWD指示灯也亮，则表示中相模式)
• 重置:(1)按键，启动硬件复位
• SW1:(1)两个位置滑动开关(前盖后面)，使能/关闭过零检测滤波器(默认关闭)
• SW2:(1)双位置滑动开关(前盖后面)，未使用
• SW3 SW4:(2)双位置滑动开关(前盖后);选择自动检测(默认)，正向相位，反向相位或中心相位调光模式
• 环境
• 温度:32°至104°F(0°至40°C)
• 湿度:10% ~ 90% RH(不冷凝)
• 建设
• 附件:NEMA 1型，镀锌钢，灰色哑光粉末涂层可拆卸前盖板，后部挤压铝散热器，(2)整体安装法兰，(4)0.5英寸。(13毫米)或0.75英寸。(19mm)底部和左下角和右下角的导管打孔
• 安装:表面安装，必须是定向直立和安装到一个垂直的表面与6英寸。(153mm)上下最小间距，以保证良好的通风散热
• 维
• 高度:8.78英寸。(223毫米)
• 宽度:6.39英寸。(163毫米)
• 深度:3.16英寸。(81毫米)
• 重量
• 3.43磅(1.56千克)
• 合规
• C(UL)US, UL 924, UL 2043, FCC Part 15 A级商用
